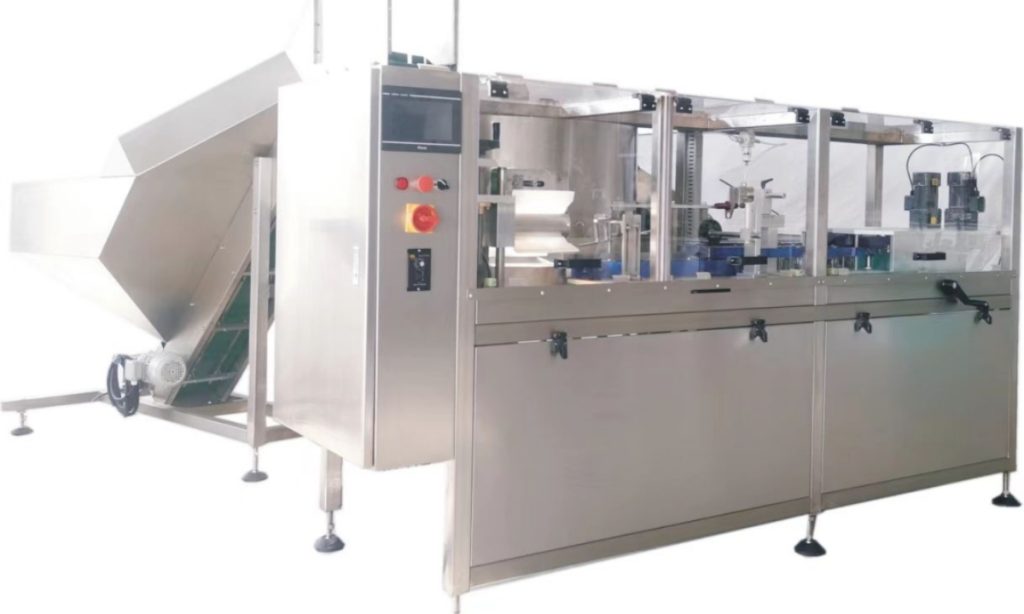

Развертки для бутылок - необходимое оборудование на производственных линиях для сортировки, ориентации и выравнивания бутылок. Широко используемые в таких отраслях промышленности, как производство продуктов питания и напитков, косметики и фармацевтики, устройства для откупоривания бутылок кажутся относительно простыми по своей функциональности. Однако их конструкция и эксплуатация сопряжены со значительными техническими трудностями. Ниже приведены основные технические трудности, с которыми сталкиваются устройства для вскрытия бутылок, и реальные примеры, демонстрирующие их решение.
Откручиватель квадратных бутылок Выкручиватель круглых бутылок

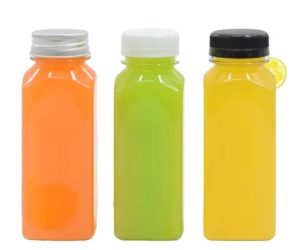

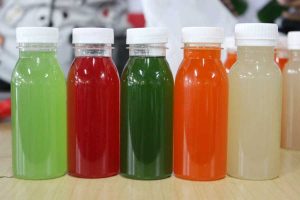

Отвинчиватель квадратных бутылок подходит Отвинчиватель круглых бутылок подходит
подходит для следующих типов бутылок: для следующих типов бутылок: круглые бутылки,
стандартные квадратные бутылки, бутылки с плоским дном, бутылки продолговатой формы (овальные
прямоугольные донышки, квадратные бутылки), круглые бутылки с высокими корпусами
специальной формы, бутылки с
сочетание прямоугольной и
квадратные конструкции
Ключевые вызовы
1. Разнообразие и адаптируемость форм бутылок
Бутылки бывают самых разных форм, размеров и материалов, что представляет собой серьезную проблему для конструкции сортировщика бутылок. Сортировщик должен адаптироваться к различным размерам горлышка бутылки, изгибам корпуса и свойствам материала, сохраняя при этом высокую эффективность.
- Адаптация к различным формам:Неправильные или сильно различающиеся размеры бутылок могут привести к заклиниванию или неполной ориентации, что снижает эффективность производства.
- Совместимость материалов:Бутылки из пластика, стекла или металла различаются по весу и трению. Сортировщик должен подстраиваться под эти различия, чтобы обеспечить бесперебойную работу.
Пример:
Испанский заказчик столкнулся с проблемой управления двумя различными формами бутылок - круглой и квадратной - на своей производственной линии. Для решения этой проблемы были разработаны два специализированных устройства для удаления бутылок:
Устройство для удаления круглых бутылок: Оснащен поворотными механизмами, противоскользящими конвейерами и системами точного выравнивания для эффективной обработки легких цилиндрических бутылок, предотвращая их опрокидывание.
Устройство для выравнивания квадратных бутылок: Спроектирован с использованием специальных направляющих, технологии гашения вибраций и передовых датчиков для стабилизации и выравнивания более тяжелых квадратных бутылок, что позволяет избежать столкновений или смещений.
Обе машины оснащены датчиками, работающими на основе искусственного интеллекта, для автоматической настройки, обеспечивая плавный переход от одного типа бутылок к другому и сокращая время простоя на 75%. Эти индивидуальные решения повысили эффективность сортировки, обеспечили целостность продукции и снизили эксплуатационные расходы на 20%, удовлетворяя разнообразные производственные потребности клиента с точностью и надежностью.
2. Проблемы стабильности во время высокоскоростных операций
Высокоскоростные производственные линии требуют, чтобы размотчики бутылок справлялись с большими объемами бутылок без опрокидывания, заклинивания или столкновений.
- Устойчивость при перевороте:На высоких скоростях неправильная ориентация или нестабильное переворачивание могут привести к смещению бутылок, что нарушит последующие процессы, такие как розлив или этикетирование.
- Предотвращение столкновений:Потирание или столкновение бутылок из-за инерции и трения может привести к повреждению или перебоям в производстве.
Пример:
На линии по производству напитков на высоких скоростях происходили сбои при переворачивании, что приводило к задержкам. Благодаря интеграции пневматическая система переворачивания Благодаря регулируемому потоку воздуха и давлению сортировщик добился плавного и точного переворачивания. Кроме того виброгасящая платформа минимизирует столкновения, обеспечивая равномерное выравнивание бутылок.
3. Задачи систем автоматизации и управления
С развитием автоматизации точное управление устройствами для откупоривания бутылок приобретает решающее значение, особенно при различных скоростях и типах бутылок.
- Точное управление ориентацией:Датчики, пневматические системы или механические трансмиссии должны точно позиционировать бутылки, чтобы избежать смещения.
- Автоматическое распознавание и регулировка бутылок:Сортировщик должен определять типы бутылок и регулировать режим работы в режиме реального времени, что предъявляет высокие требования к датчикам и системам управления.
Пример:
На фармацевтической производственной линии с различными размерами бутылок Система технического зрения, управляемая искусственным интеллектом была внедрена система автоматического определения размера, формы и ориентации бутылки. Система регулировала скорость конвейера и давление пневматики для обеспечения точного выравнивания, сокращая ручное вмешательство и повышая эффективность.
4. Синхронизация пневматических и механических систем
В машинах для откупоривания бутылок часто используются пневматические, механические и вибрационные системы, которые должны работать в идеальной гармонии для бесперебойной работы.
- Устойчивость пневматических систем:Непостоянное давление или поток воздуха могут привести к ошибкам ориентации или узким местам.
- Точность механической передачи:Конвейерные ленты, ролики и направляющие должны оставаться устойчивыми, чтобы избежать опрокидывания, падения или заклинивания бутылок.
Пример:
Линия по производству продуктов питания столкнулась с проблемой неравномерных углов переворачивания из-за непостоянного пневматического давления. Проблема была решена путем интеграции пневматическая система с регулировкой давления с контролем в режиме реального времени. Это обеспечило точное переворачивание бутылок независимо от их веса и размеров.
5. Повреждение бутылки при переносе
Такие сложные действия, как переворачивание, ориентация и транспортировка, могут привести к трению бутылок друг о друга, что приведет к царапинам на поверхности или поломке.
- Предотвращение ущерба:Для защиты бутылок, особенно стеклянных и хрупких, требуются специальные материалы, амортизирующие механизмы или конструкции, предотвращающие столкновения.
- Защита шеи:Горлышко бутылки особенно уязвимо при переворачивании и переносе, и требует осторожного обращения, чтобы избежать повреждений.
Пример:
Производитель косметики внедрил сортировщик с амортизирующие рельсы и мягкие на ощупь материалы для предотвращения царапин на стеклянных парфюмерных флаконах. Такая конструкция значительно снизила процент брака из-за повреждения флаконов.
6. Совместимость с системами подачи материала и транспортировки
В устройствах для откупоривания бутылок используются конвейеры, вибропитатели и направляющие, которые должны идеально соответствовать форме и весу бутылок.
- Конструкция конвейера:Конвейерные ленты должны регулировать трение, ширину и скорость, чтобы предотвратить опрокидывание или заклинивание бутылок во время транспортировки.
- Вибрационная регулировка:Некоторые сортировщики используют вибрацию для выравнивания бутылок. Регулировка силы и частоты вибрации обеспечивает быстрое и плавное выравнивание бутылок.
Пример:
На линии по производству молочных продуктов легкие пластиковые бутылки часто застревали во время сортировки. Перепроектировав конвейер с регулируемым трением и добавив программируемые вибрационные питатели, Проблема была решена, и бутылки плавно перешли на стадию наполнения.
7. Очистка и обслуживание
На откупоривателях бутылок, работающих с емкостями, наполненными жидкостью или порошком, со временем может скапливаться грязь или остатки, что снижает эффективность работы.
- Системы очистки:Конструкция сортировщиков должна обеспечивать легкую очистку, особенно деталей, контактирующих с бутылками, таких как направляющие и конвейерные ленты.
- Текущее обслуживание:Такие компоненты, как пневматические системы и трансмиссионные устройства, требуют регулярного обслуживания для обеспечения долговечности.
Пример:
Компания по производству напитков установила автоматизированные системы очистки в своих сортировщиках, включая съемные конвейерные ленты и механизмы очистки распылением. Это сократило время простоя в обслуживании и обеспечило стабильную работу.
8. Шум и вибрация
Высокоскоростные операции могут создавать значительный шум и вибрации, что негативно сказывается на условиях труда и выравнивании бутылок.
- Контроль шума:Бесшумные двигатели и виброгасящие конструкции снижают уровень шумового загрязнения.
- Подавление вибрации:Эффективные демпфирующие механизмы стабилизируют сортировщик, обеспечивая выравнивание и сохранность бутылок.
Пример:
Добавлена производственная линия, использующая квадратные бутылки малошумные двигатели и виброгасящие прокладки под сортировщиком. Это не только повысило устойчивость бутылок, но и создало более тихую рабочую среду для операторов.
Резюме
Перед сортировщиками бутылок стоит множество технических задач: от адаптации к различным формам бутылок до обеспечения стабильности и автоматизации. Оптимизируя адаптацию к бутылкам, совершенствуя системы управления, синхронизируя механические и пневматические системы и внедряя передовые механизмы очистки, производители могут значительно повысить эффективность сортировки. С развитием интеллектуальных и автоматизированных технологий сортировщики бутылок становятся все более эффективными, точными и способными удовлетворить разнообразные производственные требования.
